Oil-Immersed Distribution Transformer 30–2500 kVA | 6–35 kV, ONAN/ONAF

主要规格

产品概述

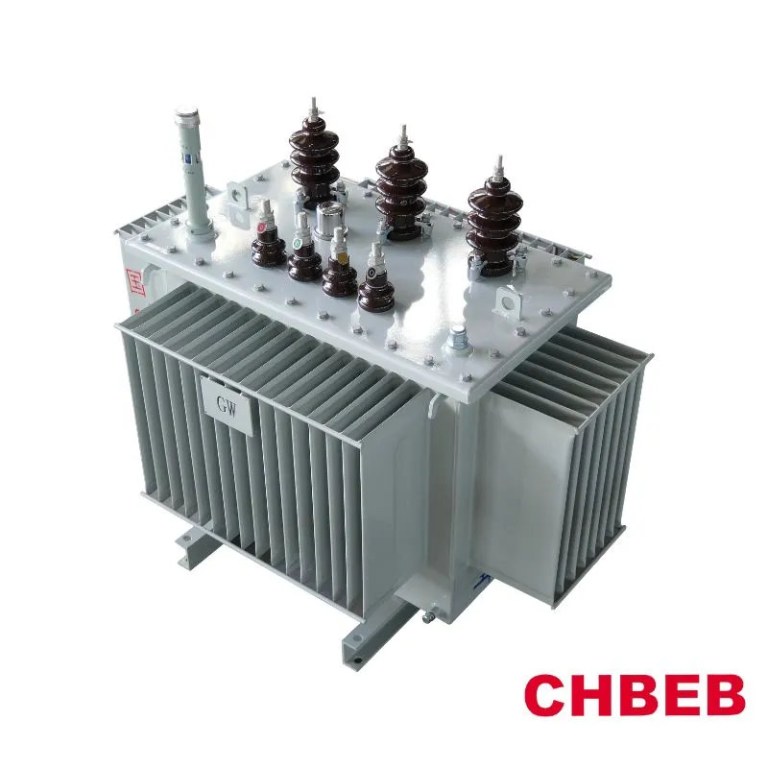

配电变压器将来自配电网的中压电降至终端用户直接使用的低压电，是电力网络与负载之间最终也是最关键的环节。CHBEB油浸式配电 变压器采用优质硅钢芯、高导电性铜（或铝）绕组和优质绝缘油，具有低损耗、低噪音和强大的短路耐受能力，从而提高电网的可靠性和稳定性。

坚固的油箱和外壳具有出色的耐候性，可有效抵御灰尘、雨水和腐蚀性环境，从而延长使用寿命并确保安全运行。我们的配电变压器按照I EC、GB和ANSI/IEEE标准设计和制造，满足全球市场的电网要求。

工作原理

配电变压器主要由铁芯、绕组、油箱和冷却系统组成，其工作原理基于电磁感应。当交流电施加到初级绕组时，会在铁芯中产生交变磁通， 从而在次级绕组中感应出相同频率的交流电压。两个绕组的匝数比决定了电压比。变压器油既起到绝缘作用，又起到冷却作用，还能延缓绕组和绝缘材料的老化 。

产品优势

• 容量范围广：从 30 kVA 单相杆式机组到 2500 kVA 三相落地式和室内机组，可根据实际负载精确选型，避免容量不足或浪费。
• 低损耗、高效率：高效硅钢或非晶合金铁芯可降低空载损耗，并在长期运行中节省大量能源成本。
• 运行可靠：优化的绕组结构提供了强大的短路耐受能力，并能适应负载波动、电压变化和其他苛刻的电网条件。
• 灵活的定制：电压等级、矢量组、抽头范围、安装类型（杆/垫/平台）和配件均可根据项目要求进行定制。

应用程序

• 住宅和社区：为住宅区、公寓楼以及城乡配电网络的末端提供稳定的低压供电。
• 商业及公共建筑：为办公楼、购物中心、医院、学校和数据中心提供可靠的电力。
• 工业：为工厂生产线、电机和重型机械提供电源。
• 可再生能源与基础设施：太阳能发电场、风力发电场、电动汽车充电站、轨道交通和市政项目。

技术参数

配电变压器的主要技术参数包括：

选材指南

• 负载特性：对于电机等连续性负载，应考虑过载能力和启动电流。对于空调等间歇性负载，可根据实际使用情况降低所选容量。
• 环境条件：户外安装时，选择防护等级为IP23或更高的产品。在高海拔、高温、潮湿或沿海地区，应根据实际情况调整绝缘强度、散热设计和防腐 处理。
• 能源效率：优先选择高效节能型变压器，例如符合 DOE 2016 或 GB 20052 1/2 级标准的变压器。在变压器的使用寿命内，节省的能源费用通常远远超过购买价格的差额。
• 安装：变压器基础应至少高于地面 30 厘米，并且 1 米范围内的区域应保持畅通，以确保良好的散热和维护通道。
